Фланцы для выставки ножей фирмы Иберус-Киев (Украина)

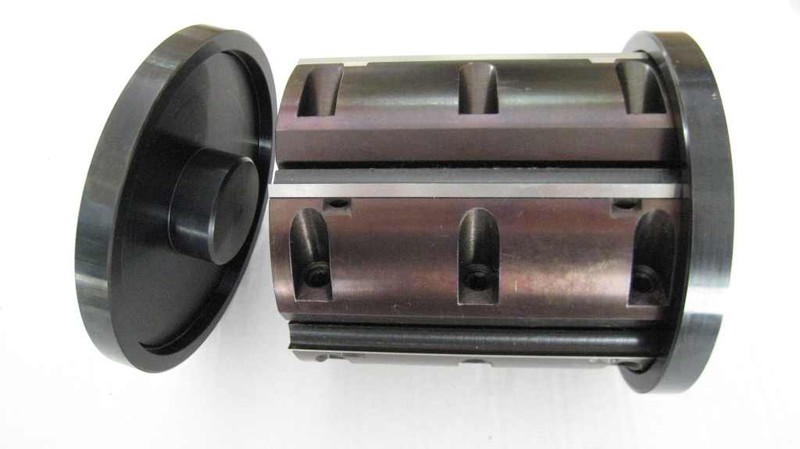

Фланцы для выставки ножей фирмы Иберус-Киев (Украина) увеличить фото

   «Иберус–Киев» — ведущий производитель дереворежущего инструмента на Украине, сертифицированный по стандарту ISO 9001. Отсчет своей деятельности ведет с 1990г. Инструмент отличается оптимальным соотношением «цена–качество»

   Назначение:
Приспособления предназначено для выставки ножей в сборных цилиндрических фрезах с подпружиненными ножами.


Комплект состоит из двух фланцев.
Чашкиувеличить
Инструкция по применению:

-предварительно, перед сборкой фрезы необходимо все элементы тщательно прочистить от налипшей смолы, стружки и других инородных частиц
-один из фланцев кладем на горизонтальную поверхность плоской стороной вниз

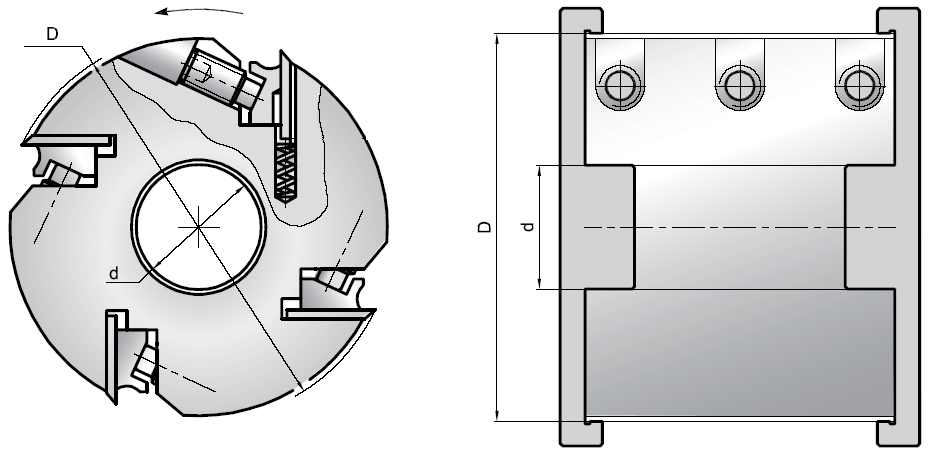

ножевую головку посадочным отверстием базируем на выступе фланца (диаметром d)
-в головку устанавливаем клинья и ножи, таким образом, что бы один край ножа заходил за выступ фланца и располагался на диаметре D
-свободные концы ножей аккуратно задвигаем в пазы таким образом, что бы они располагались на диаметре меньше D
-сверху устанавливаем второй, аналогичный первому, фланец
-отпускаем поджатые пружинами концы ножей, что бы они забазировались по буртику фланца и располагались на диаметре D
-проконтролировать правильность установки ножа относительно поверхностей базирования
-фиксируем ножи клиньями, затягивая винты

Внимание! Ножи должны быть обязательно подпружинины!

Пример обозначения:
FL60.125.40 — фланцы для установки ножей, наружный диаметр D 125 мм, посадочный d 40 мм.

Технические характеристики:

 Обозначение

 D , мм

 d, мм

 FL60.125.dd

 125

 30 — 40

 FL60.140.dd

 140

 30 — 40

Возможно изготовление и других типоразмеров фланцев данной фирмы по Вашим размерам.
