Фрезы фирмы Механик (Украина)
увеличить фото
|
«Механик» — это крупное, хорошо оснащенное производство, по выпуску широкого ассортимента дереворежущего инструмента высокого качества.

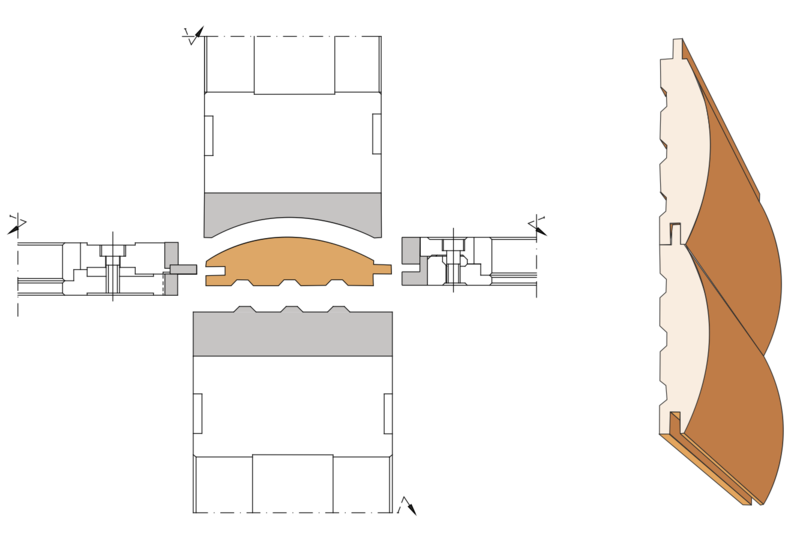

Назначение: комплект предназначен для изготовления обшивочной доски (блок–хауса) на 4–х сторонних и фрезерных станках. Конструкция фрезы позволяет производить регулировку ширины паза и гребня.
Комплектация: верхние и нижние фрезы с механическим креплением ножей из быстрорежущей стали HSS. Боковые фрезы — напаянные пластинами твердого сплава НМ.
|
Технические характеристики:

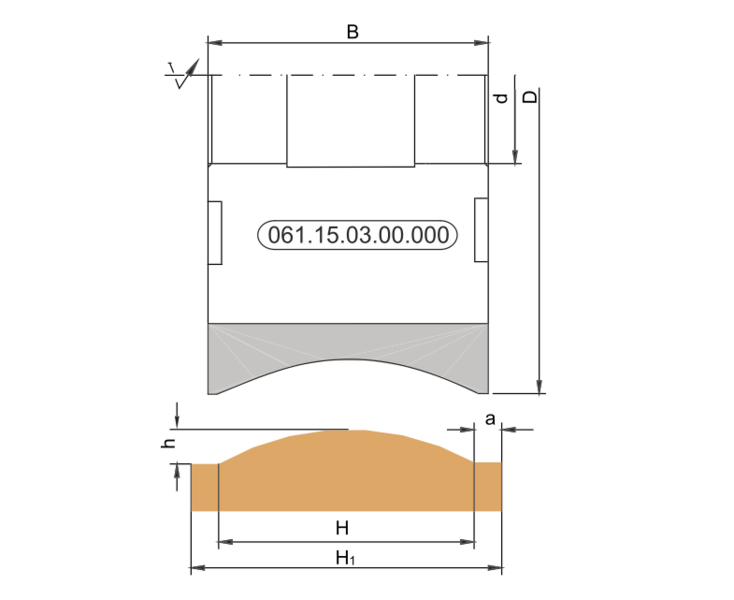

Фреза с механическим креплением ножей для изготовления
верхней радиусной части блок–хауса |
|
|
|
Обозначение
фрезы |
Диаметр
фрезы
D, мм |
Посадочный
диаметр
d, мм |
Ширина
фрезы
В, мм |
Н, мм |
Н1, мм |
a, мм |
h, мм |
R, мм |
|
061.15.03.00.000 |
140 |
40/50 |
80 |
74 |
78 |
2 |
10 |
74 |
|
060.08.01.00.000 |
140 |
40/50 |
96 |
90 |
94 |
2 |
10 |
106 |
|
060.08.01.00.000–01 |
180 |
40/50 |
96 |
90 |
94 |
2 |
10 |
106 |
|
060.09.01.00.000 |
186 |
40/50 |
160 |
125 |
158 |
17 |
21 |
103 |
|
060.14.01.00.000 |
140 |
40/50 |
140 |
128 |
138 |
5 |
20 |
106 |
|
060.21.00.00.000 |
140 |
40/50 |
160 |
150 |
158 |
4 |
15 |
195 |
|
060.26.00.00.000* |
160 |
40/50 |
152 |
125
140 |
150 |
12,5
5 |
16
23 |
130
118 |
|
070.11.01.00.000 |
180 |
40/50 |
156 |
150 |
154 |
2 |
30 |
109 |
|
070.12.01.00.000 |
180 |
40/50 |
227 |
167 |
225 |
29 |
29 |
134 |
|
070.21.01.00.000 |
225 |
40/50 |
160 |
142 |
158 |
8 |
35 |
90 |
|
070.23.01.00.000 |
190 |
40/50 |
200 |
180 |
200 |
9 |
30 |
165 |
|
070.24.01.00.000 |
210 |
40/50 |
220 |
210 |
218 |
9 |
50 |
135 |
|
070.41.01.00.000* |
160 |
40/50 |
202 |
162
182 |
200 |
18,8
9 |
23,5
25 |
150
180 |
| * фреза укомплектована двумя видами ножей |
|
|

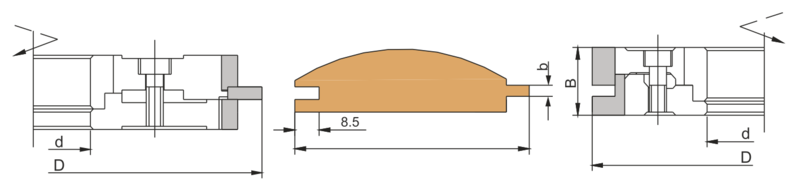

Комплект фрез, напаянных пластинками из твердого сплава
для изготовления шпунта и гребня блок–хауса |
|
|
|
Обозначение
фрезы |
Диаметр
фрезы
D, мм |
Посадочный
диаметр
d, мм |
Ширина
фрезы
В, мм |
Количество
ножей
Z, шт |
Толщина
шпунта
b, мм |
|
061.15.00.00.000 |
160 |
40 |
25…28 |
4 |
3,5…6,5 |
|
061.15.00.00.000–01 |
180 |
60 |
34…37 |
6 |
6,5…9,5 |
|
061.09.00.00.000 |
180 |
60 |
34…37 |
4 |
3,5…6,5 |
|
|

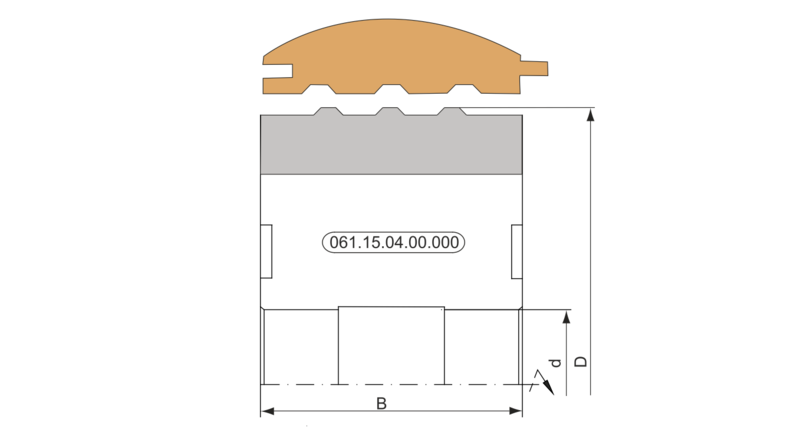

Фреза с механическим креплением ножей для изготовления
воздушного паза блок–хауса |
|
|
|
Обозначение
фрезы |
Диаметр
фрезы
D, мм |
Посадочный
диаметр
d, мм |
Ширина
фрезы
В, мм |
Количество
ножей
Z, шт |
|
061.15.04.00.000–01 |
180 |
40/50 |
90 |
4 |
|
061.15.04.00.000–02 |
140 |
40/50 |
106 |
4 |
|
061.15.04.00.000–03 |
140 |
40/50 |
150 |
4 |
|
061.15.04.00.000–04 |
140 |
40/50 |
185 |
4 |
