СИСТЕМА УПРАВЛЕНИЯ НА БАЗЕ ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА
Система управления станком состоит из стандартного офисного персонального компьютера, связанного с блоком мощной промышленной системы цифрового управления. Присутствие в системе управления персонального компьютера с мощной аппаратной частью, модифицируемой и адаптируемой под конкретные требования каждого заказчика, придает системе цифрового управления чрезвычайно важное качество системы, обычной и уже известной пользователю. Система управления работает в операционной среде Windows и включает все возможности для простого программирования производственных задач, эффективного и доступного даже для лиц, не знакомых с персональными компьютерами.
|
увеличить изображение
|
Вертикально-фрезерный узел
Вертикально–фрезерный узел, с креплением инструмента HSK 63F. Вертикальная фрезерная группа, установленная на каретке оси Z, независимой от сверлильной группы, имеет очень прочную конструкцию.
Электрический шпиндель с улучшенными характеристиками: - скорость вращения 600–24.000 об/мин; - мощность электродвигателя 11 кВт (режим S6 — обычный режим работы) в диапазоне 12 000 — 18 000 об/мин; - 8,5 кВт (режим S1 — большие нагрузки продолжительное время); - пожизненная смазка; - правое и левое вращения; - статический инвертор для плавного изменения скорости вращения и быстрой остановки шпинделя; - охлаждение — осевым воздушным потоком (задний электровентилятор).
|
увеличить изображение
|

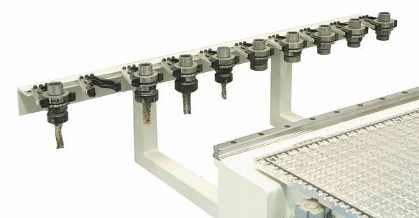

Линейный магазин смены инструмента
10 позиций для установки инструмента.
|
увеличить изображение
|
Сверлильная голова на 12 позиций
|
увеличить изображение
|

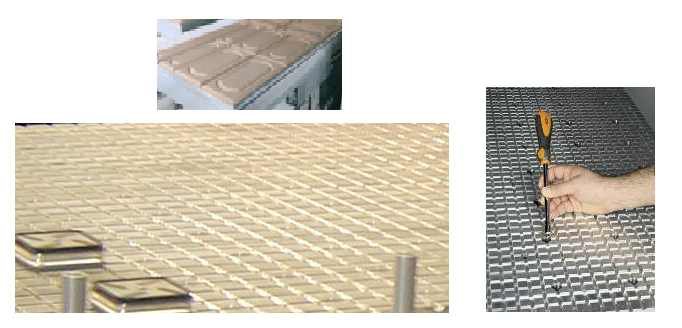

Рабочий стол
Плоский алюминиевый многофункциональный стол. Рекомендуются для работы по технологии Нестинг. Стол разделен на 8 независимых зон.
|
увеличить изображение
|
Пульт дистанционного управления
Пульт дистанционного управления предназначен для пе¬ре¬дачи команд управления из точки, в которой удобно на¬ходиться оператору станка в данное время. Пульт дистанционного управления позволяет активно контро¬лировать процесс обработки детали, изменяя ре–жимы резания. Наличие пульта многократно облегчают работу по запуску новой детали, снижая риск повреж¬дения станка и инстру¬мента. Наличие ключей блоки¬ровки режимов позволяет ис¬ключить несанкционирован¬ных действий необученного персо–нала.
|
увеличить изображение
|
Вакуумный насос 250 м/куб
Компоновка предназначена для работы по системе Нестинг. Более надежное крепление небольших деталей. Возможна установка второго вакуумного насоса.
|
увеличить изображение
|
Автоматическая централизованная смазка
Автоматическая работа системы обеспечивает регулярность и равномерность смазки узлов, что гарантирует надежность работы оборудования. Централизованная система смазки экономит время на техническое обслуживание оборудование.
|
увеличить изображение
|
Централизованный патрубок для подключе-ния к системе аспирации
объединяет патрубки со всех рабочих групп в один централизованный патрубок. Внутри этого общего патрубка установлены пневматические цилиндры, с помощью которых производится управление открыванием/закрыванием определенных патрубков при включении/выключении соответствующих рабо–их групп. Установка данного устройства позволяет увеличить эффективность работы системы аспирации, уменьшая вредное влияние пыли на станок. Соответственно повышая надежность оборудования и качество обработки заготовок.
|
