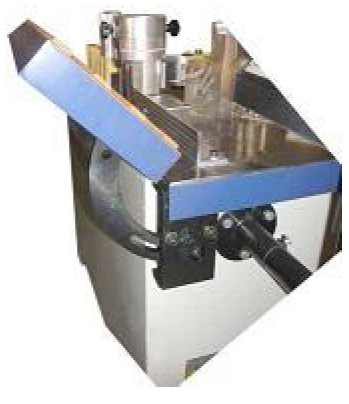

MF 50 S (Китай)

MF 50 S (Китай) увеличить фото

Производителем полуавтоматического криволинейного кромкооблицовочного MF 50S является компания Nanxing Woodworking Machinery Co.,Ltd занимающая ведущее место на Китайском рынке деревообрабатывающего оборудования. Компания Nanxing Woodworking Machinery Co.,Ltd сертифицирована по стандарту ISO 9001.
Кромкооблицовочный станок MF 50S предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.
Идеально подходит для производства криволинейных деталей для небольших и средних предприятий, а также как универсальный кромкооблицовочный станок (изготовление криволинейных и прямолинейных деталей) первой покупки, для начинающих производителей мебели.

РЕЖИМЫ РАБОТЫ СТАНКА.
1. Кромкооблицовка прямолинейных деталей, с обрубкой кромки по датчику конца детали.
2. Кромкооблицовка криволинейных деталей, с обрубкой кромки по счетчику.







Конструктивные особенности:

увеличить изображение

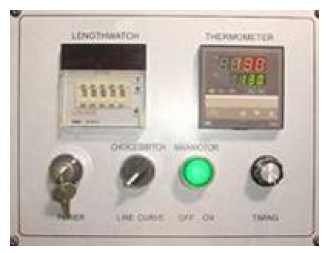

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный выносной пульт управления станком обеспечивает удобство эксплуатации.

увеличить изображение

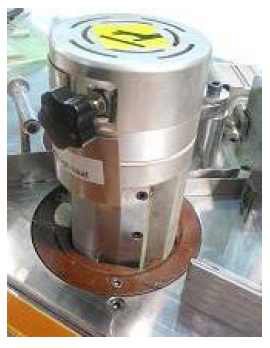

УЗЕЛ НАНЕСЕНИЯ КЛЕЯ

Два отдельных приводных ролика наносят клей на заготовку и на кромочный материал. Удобная регулировка количества подаваемого клея. Клеевая ванночка с тефлоновым покрытием расположена ниже уровня рабочего стола, что обеспечивает постоянную рециркуляцию клея и предотвращает его перегрев.

увеличить изображение

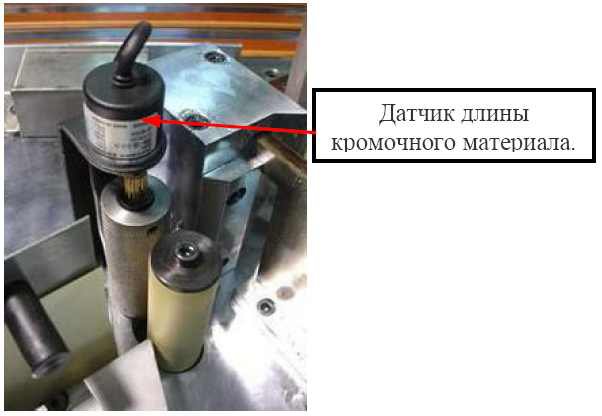

СИСТЕМА ИЗМЕРЕНИЯ ДЛИНЫ КРОМКИ

Производится автоматический отсчет длины кромочного материала, предварительно заданного на пульте управления.

увеличить изображение

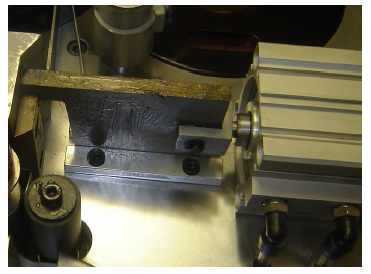

ГИЛЬОТИННАЯ ОБРЕЗКА КРОМОЧНОГО МАТЕРИАЛА

Осуществляется с помощью ножа, перемещаемого пневмоцилиндром по направляющим.

увеличить изображение

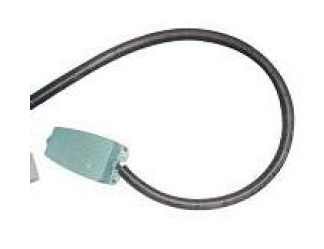

ПЕДАЛЬ ПОДАЧИ КРОМОЧНОГО МАТЕРИАЛА

Подача кромочного материала осуществляется с помощью пневмопедали «запуск/остановка» и конечного выключателя.

увеличить изображение

ПРОМЫШЛЕННЫЙ ФЕН

Осуществляет предварительный разогрев кромочного материала для придания ему эластичности, чем обеспечивается наиболее эффективное приклеивание кромки.
Применяется при использовании толщины кромки от 2 мм.

увеличить изображение

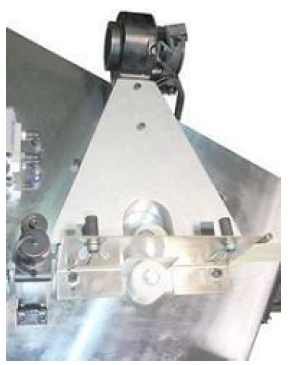

НАКЛОН СТОЛ

Имеется возможность наклейки кромки на деталь, отпиленную под углом.



Технические характеристики:

 Высота кромочного материала, мм

 10 ÷ 50

 Толщина кромочного материала, мм

 0.3 — 3

 Радиус кривизны обрабатываемой детали, наименьший, мм

 20

 Скорость подачи кромочного материала, (бесступенчатая), м/мин

 1 ÷ 18

 Наклон рабочего стола, град

 0 ÷ 45

 Температура нагрева, наибольшая, °С

 250

 Мощность нагревателей, кВт

 1.5

 Мощность электродвигателя подачи кромочного материала, кВт

 0.14

 Общая установленная мощность, кВт

 1.64

 Рабочее давление в пневмосистеме, МПа (кг/см2)

 0,6–0,8 (6 — 8)

 Габариты, мм

 2000×950×1150

 Масса станка, кг

 370
