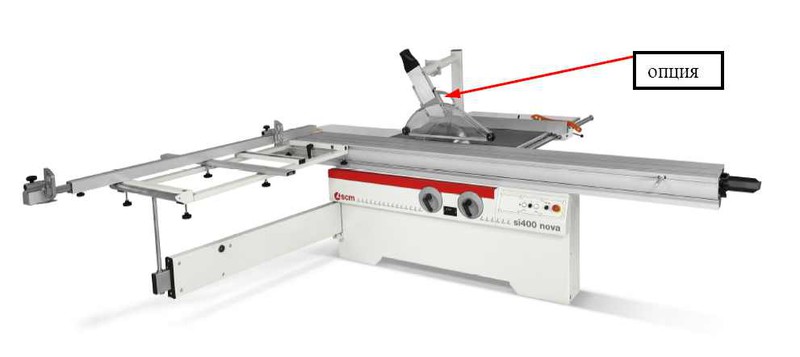

СТАНДАРТНАЯ ОСНАСТКА СТАНКА:
- Высококачественная регулируемая каретка компании “SCM Group” изготовлена из специального алюминия, направляющие фиксируются на каретке механически методом вальцевания;
- подъем и наклон пильного и подрезающего узлов осуществляется вручную посредством маховиков на фронтальной части станка;
- защитный кожух над пильным полотном, установленный на разделительном ноже, с вытяжным раструбом диаметром 60 мм;
- опорная рама, в комплекте с подвижной алюминиевой траверсой для быстрого позиционирования линейки при выполнении угловых распилов;
- направляющая для выполнения параллельных распилов с микрометрической регулировкой;
- индикация угла наклона пильного агрегата на цифровом механическом индикаторе;
- пульт управления расположен на фронтальной стороне станка;
- узел подрезки (с отдельным двигателем) регулируется;
- удобный и эргономичный эксцентриковый прижим на каретке для фиксации заготовки;
- удлинитель–расширение стола со стороны выхода заготовки;
- набор инструментов и гаечных ключей для обслуживания и эксплуатации;
- подробная инструкция и каталог для заказа запасных частей и электросхема.

Особенности станка

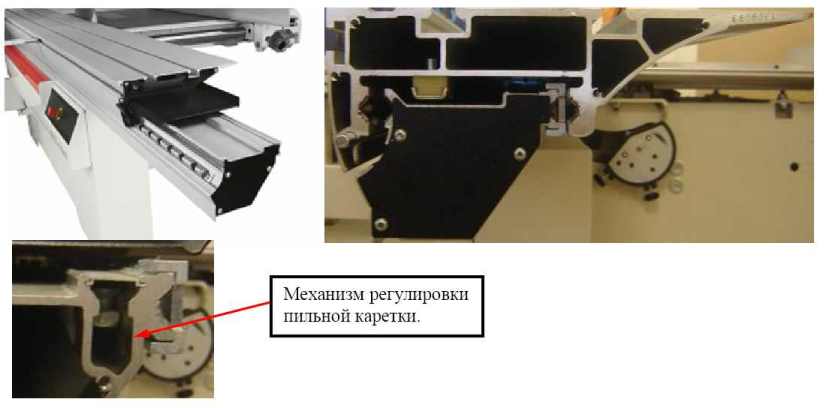

ПОДВИЖНАЯ КАРЕТКА.
Новая высокоточная каретка с возможностью регулировки.

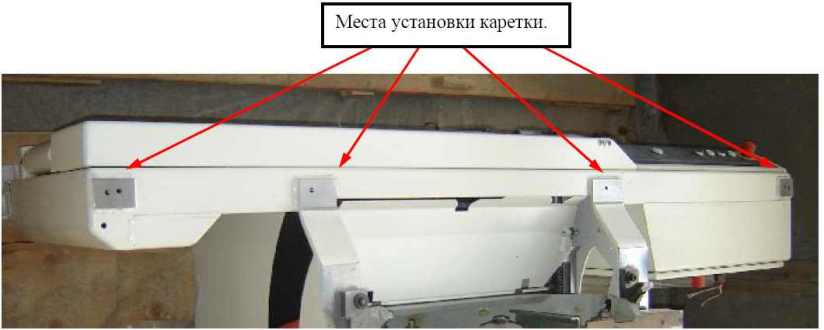

Установка каретки на станине.
Каретка устанавливается на четырех шлифованных посадочных местах, не требуя дополнительной
регулировки. Такая компоновка станка позволяет точно установить каретку, не деформируя её.

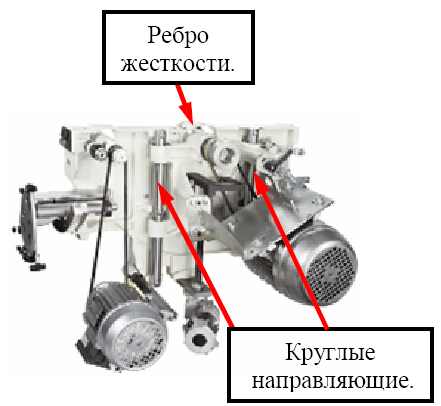

ОСНОВОЙ ПИЛЬНЫЙ УЗЕЛ.
Компактный пильный узел был спроектирован на основе пильного узла, используемого в промышленных раскроечных центрах компании SCM, который работает в движении. Вертикальное перемещение пильного узла осуществляется по двум круглым направляющим, обеспечивая плавность операции и гарантируя долговечную точность, высокую жесткость и полное отсутствие вибраций. На ряду со всем выше перечисленным нововведениями, пильный узел имеет дополнительное ребро жесткости, которого нет на станках других производителей аналогичного оборудования. Таким образом, характеристики этого пильного узла гораздо выше тех, которые требуются при работе в фиксированном положении.

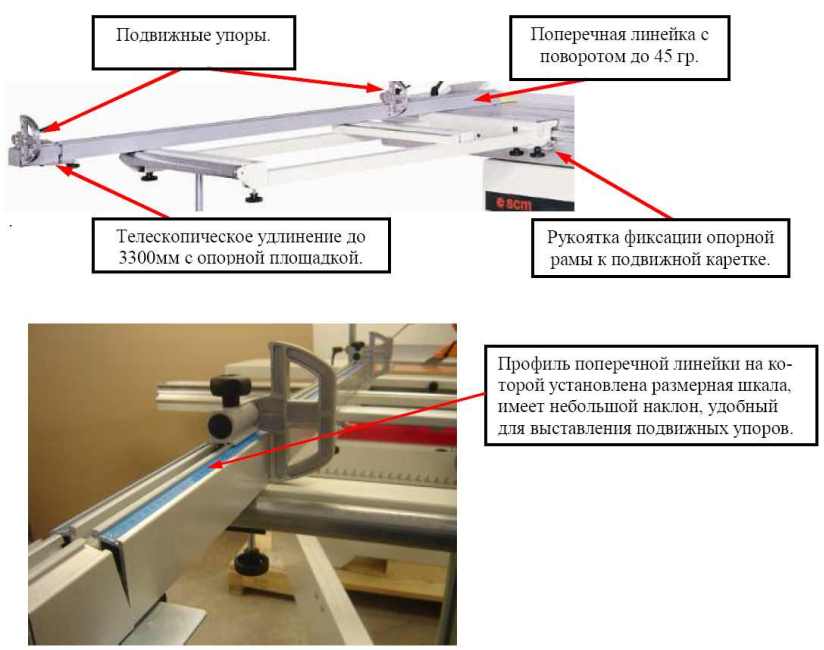

ОПОРНАЯ РАМА С ПОПЕРЕЧНОЙ ЛИНЕЙКОЙ.
Опорная рама изготовлена из прочной стали, и имеет очень жесткую, надежную конструкцию. Опорная рама фиксируется на подвижной каретке поворотом единственной рукоятки, которая находится в легко доступном месте для оператора. Опорная рама для удобства работы может фиксироваться в любом месте, по всей длине подвижной каретки. На опорной раме, при помощи двух винтовых зажимов крепится поперечная линейка, которая имеет возможность установки на угол до 45 градусов, при этом на установку линейки под угол требуется минимум времени. На поперечной линейке установлены два жестких и долговечных подвижных упора, которые легко и быстро и надежно устанавливаются на требуемый размер. Так же поперечная линейка имеет телескопическое удлинение до 3300мм и опорную площадку, что в свою очередь облегчает работу с листовыми материалами.

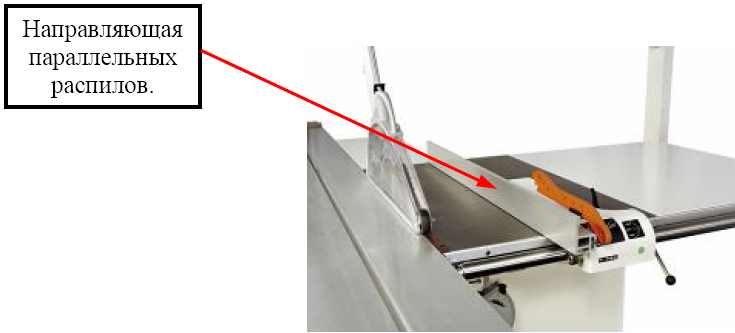

НАПРАВЛЯЮЩАЯ ДЛЯ ПАРАЛЛЕЛЬНЫХ РАСПИЛОВ.
Направляющая для выполнения параллельных распилов имеет удлиненную базу до 1270 мм, что в свою очередь заметно увеличивает возможности использования, а дополнительное устройство с микрометрической регулировкой позволяет точнее устанавливать размер заготовки.
